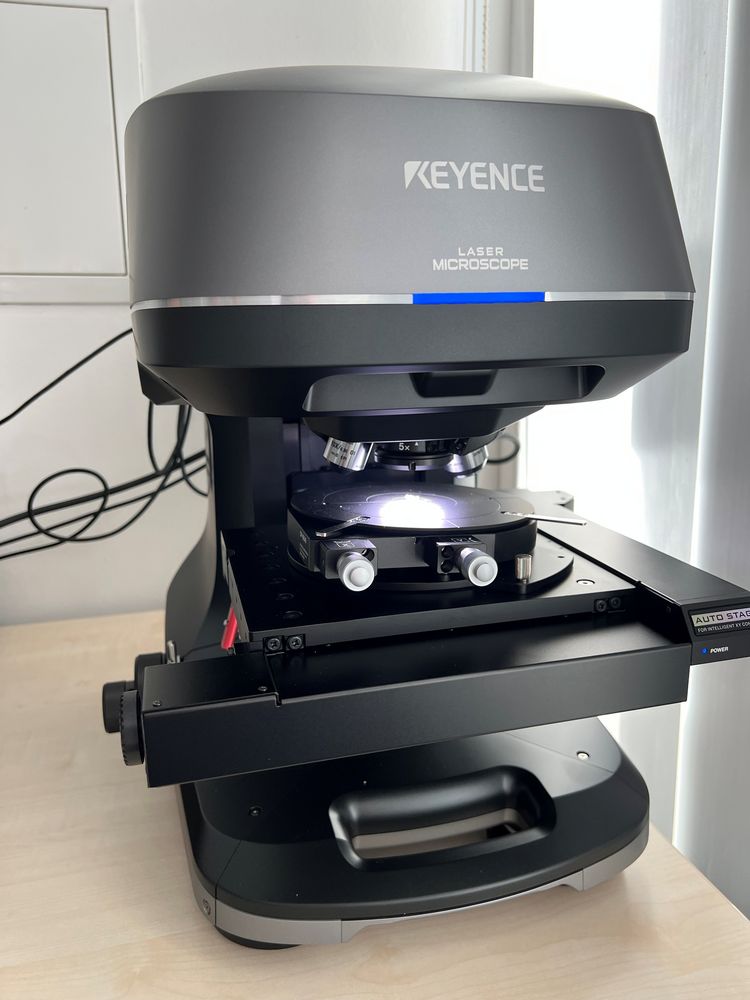

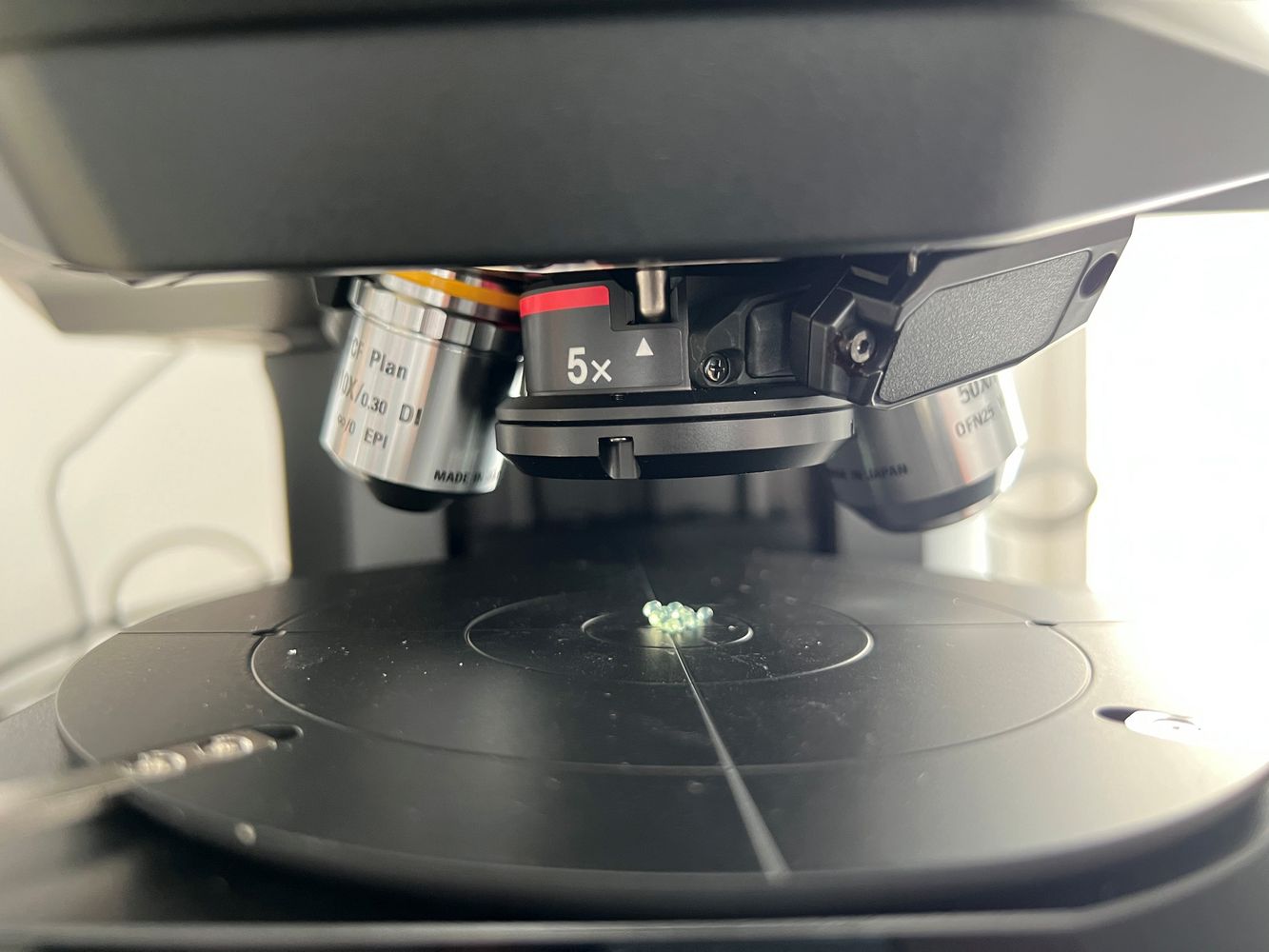

3D-Laserscanning-Mikroskop Keyence VK-X3000
Einsatzgebiet
hochauflösende Oberflächenanalysen von Partikeln, Beschichtungen, Substraten, Werkstoffen und Bauteilen
Kenngrößen
Messprinzipien: Konfokaler Laser (Wellenlänge: 404 nm), Fokusvariation, Weißlichtinterferometrie (WLI)
Anzeigeauflösung in Z: 0,01 nm (WLI) oder 0,1 nm (Konfokaler Laser und Fokusvariation)
Anzeigeauflösung in XY: 0,1 nm (jede Methode)
Ansprechpartner
Das vom Freistaat Thüringen geförderte Vorhaben wurde durch Mittel der europäischen Union im Rahmen des Europäischen Fonds für regionale Entwicklung (EFRE) kofinanziert.
Rheometer Anton Paar MCR 102e mit MRD 70/1T magnetorheologischer Messzelle
- Bestimmung rheologischer Eigenschaften, wie Viskosität und Fließgrenze, von Flüssigkeiten, Pasten und Suspensionen mit Messmodi Rotation und Oszillation
Kenngrößen
- Minimales Drehmoment: 0,5 nNm; Maximales Drehmoment: 200 mNm
- Minimaler Auslenkwinkel: 0,5 µrad
- Normalkraftbereich: zwischen -50 N und 50 N
- Messgeometrien: Parallele Platte und Baustoffzelle
- Peltierelement P-PTD 220 mit Temperaturbereich: -50°C bis 220°C
Magnetzelle MRD 70/1T:
- Charakterisierung von magnetorheologischen Flüssigkeiten
- Magnetische Flussdichte bis zu 1,3 T im Luftspalt
- Temperaturbereich von 20 bis 70 °C
Teslameter FH54 mit Hall-Sonde HS-TGB5-104010
- Messbereich 3 mT bis 3 T
- Genauigkeit: 0,2 % (Grundgenauigkeit Gerät), 0,25 % (Sonde)
Ansprechpartner

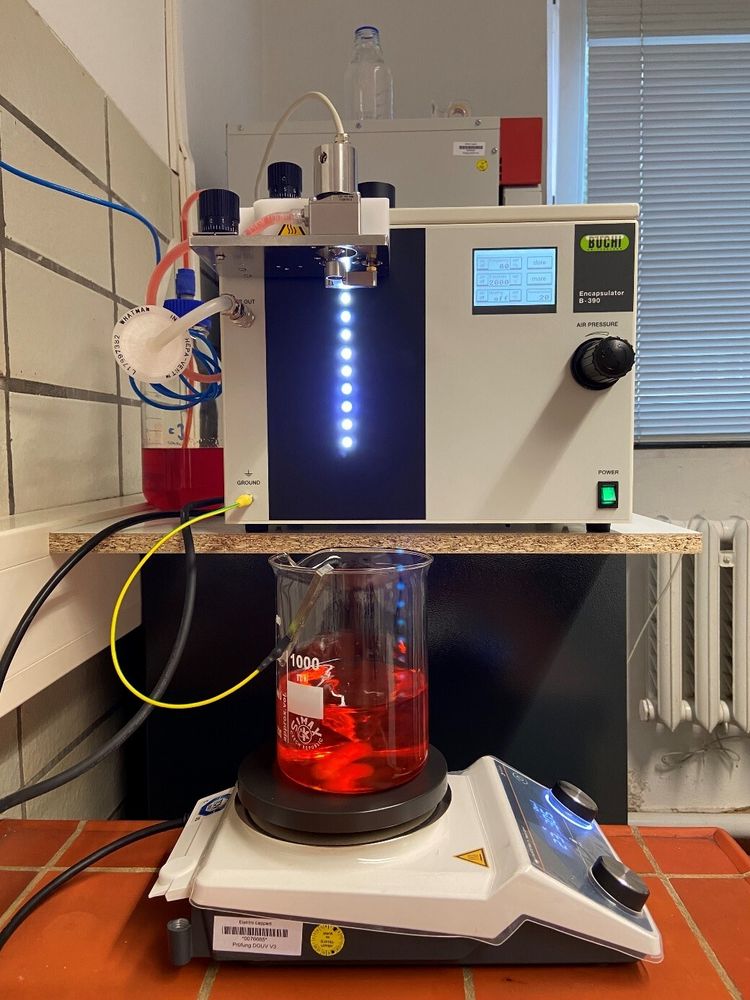

Büchi-Encapsulator B390-Verkapselungsgerät
- Herstellung von funktionalisierten Mikrokugeln und Mikrokapseln mit flüssigem Kern
Kenngrößen
- Herstellung von Kugeln im Bereich 100 – 2000 µm
- Herstellung von Kapseln im Bereich: 400 – 2000 µm
- Düsenheizung: bis 80 °C
- Stroboskoplampe zur Visualisierung der Tropfenbildung
Funktionsprinzip
- Konstanter Flüssigkeitsstrahl welcher durch Vibrationen (40 – 6000 Hz) in Tropfen zerlegt wird
- Aushärtung der Tropfen erfolgt entweder chemisch oder physikalisch
Ansprechpartner
Elektrische und magnetische Messmittel (im Aufbau)
diverse Geräte zur Charakterisierung magnetischer Komponenten:
- Digitalmultimeter mit 5-4/5 Digits (Brymen BM869s)
- Digital-Speicheroszilloskop (Rigol DHO924S):
- 4 Kanäle, max. 12 Bit Auflösung
- max. Bandbreite 200 MHz, Summenabtastrate 1,25 GSa/s
- Speichertiefe 50 Mpts, max. 1 MWfms/s
- Arbiträr-Funktionsgenerator (Rigol DG912 Pro)
- 2 Kanäle, 16 Bit Auflösung, Amplitude 5 V in 50 Ω
- max. Ausgabefrequenz 200 MHz, 1,25 GSa/s Ausgaberate
- Arbiträrsignale: 16 Mpts pro Kanal
- Teslameter FH54 mit Hall-Sonde (Verlinkung zu Reiter Rheometer)
- Doppel-2-Quadrantennetzteil (HAMEG HM8142)
- zwei linear geregelte Spannungsquellen mit max. 30 V und ± 1 A Strom
- Leistungsbandbreite: DC…8 kHz
- digital programmierbar, analog modulierbar

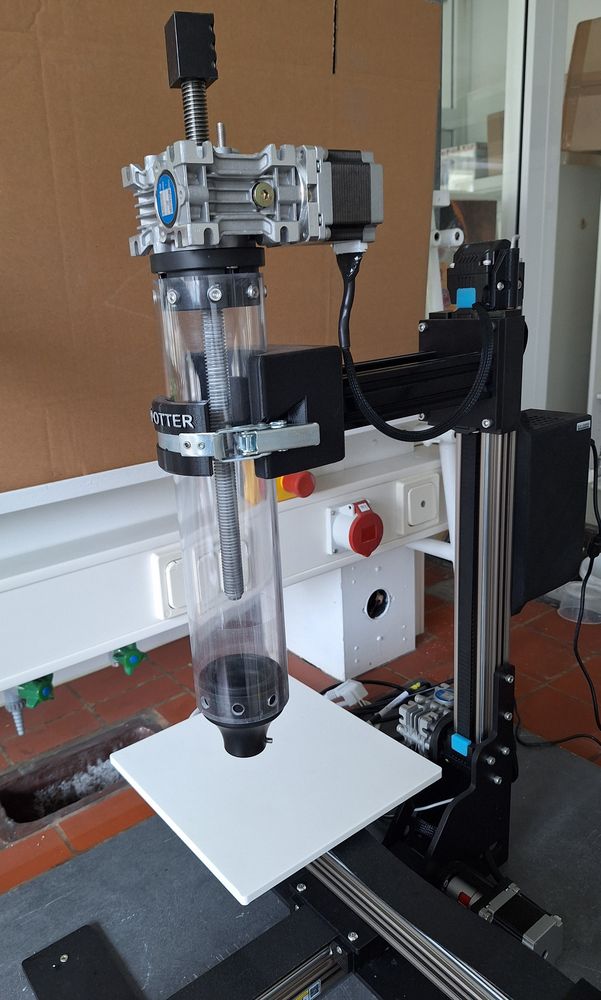

Potterbot Micro 10 - 3D-Drucker
- Drucken von Zementleim und andere pastöse Stoffe im kleinen Maßstab
- Düsendurchmesser: 3 – 6 mm
Kenngrößen
- Druckprinzip: Extrusion
- max. Druckvolumen: (28 × 26,5 × 30,5) cm³
- Extrudervolumen: 1000 ml
Ansprechpartner

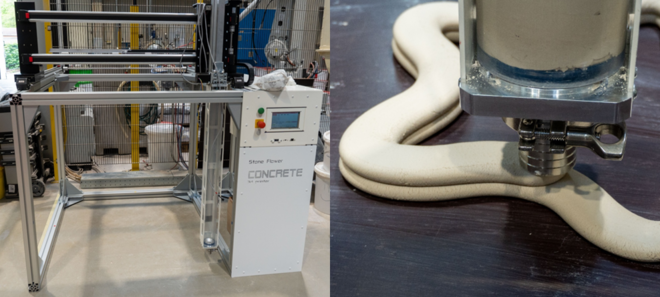

Stoneflower Concrete 3D Printer
• Drucken von Mörtel sowie weiteren pastösen Stoffen im Labormaßstab
• Auslesen und Änderung der Prozessparameter möglich
Kenngrößen:
• Druckprinzip: Extrusion über Extruder (5 L) oder Mörtelpumpe
• max. Druckvolumen: (1 × 1 × 1) m³
• Düsendurchmesser: 35 mm
• max. Partikelgröße: 6 mm
• Druckgeschwindigkeit: bis zu 100 mm/s
Ansprechpartner:
Dr. Fabian Ehle
Weitere Geräte
- diverse Mischtechnik
- diverse Geräte zur Probenvor- und -aufbereitung
- Kunststoff 3D-Drucker BambuLab P1S
- max. Druckvolumen (256 x 256 x 256) mm3
- Materialien: PLA, PETG, TPU, PVA, PET
