Nicht's leichter als das!

(English) Inflatable structures

Bei der Arbeit mit dem „Leaf-Skript“ fingen wir an, über einen aufblasbaren Drachen nachzudenken, der einfach aus zwei schweißbaren Geweben besteht, stabilisiert durch eine aufblasbare Struktur.

drachen-linien-konvertiert

Die dargestellten Linien funktionieren als Schweißnaht und werden auf Textil gedruckt. Sie schließen Volumen ein, die mit Luft gefüllt werden sollen. Diese Kammern sollen so die Tragstruktur bilden.

manta-latest

Die Berechnungen verwenden ein Skript, das vertikale Lasten mit 2D-Berechnungen kombiniert. In diesem Fall ergibt sich eine realistischere Berechnung. Der Drachen ist in der Regel „gegen den Wind“ gerichtet – die Lasten sind daher senkrecht zum Decktextil angeordnet.

Ein großer 3D-Drucker, den ein heißes Ende für das Schweißen kennzeichnet, machte es möglich, unseren Plan zu verwirklichen. Mit zwei Lagen TPU-beschichtetem Gewebe schweißten wir die Struktur auf das Textil.

img_0360

img_0338

20161212_1558122

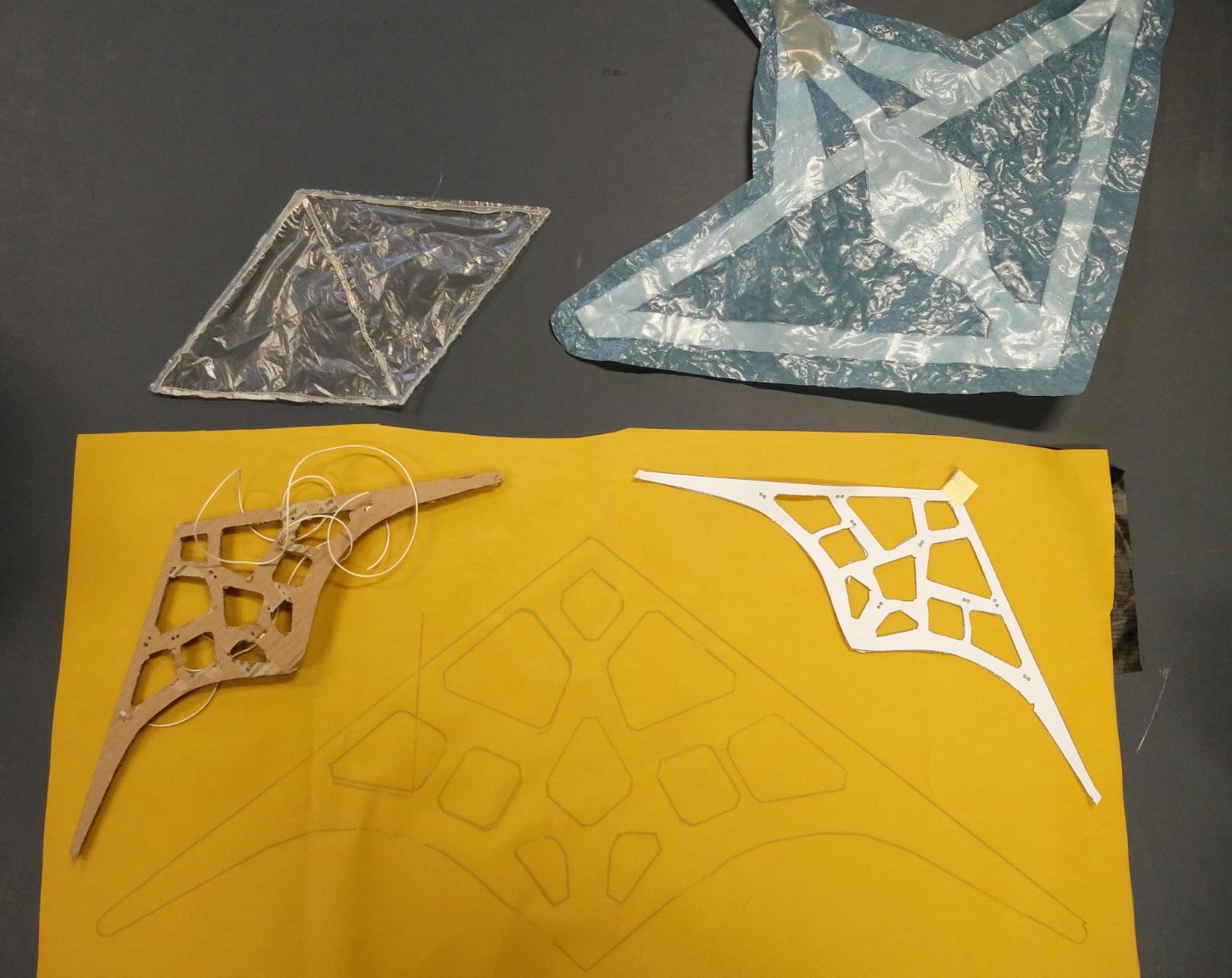

Das Bild zeigt nicht nur das Ergebnis des „3D-Schweißens“ (flaches gelbes Modell), sondern auch frühere Studien über Struktur und Schweißverfahren (blaues Modell).
